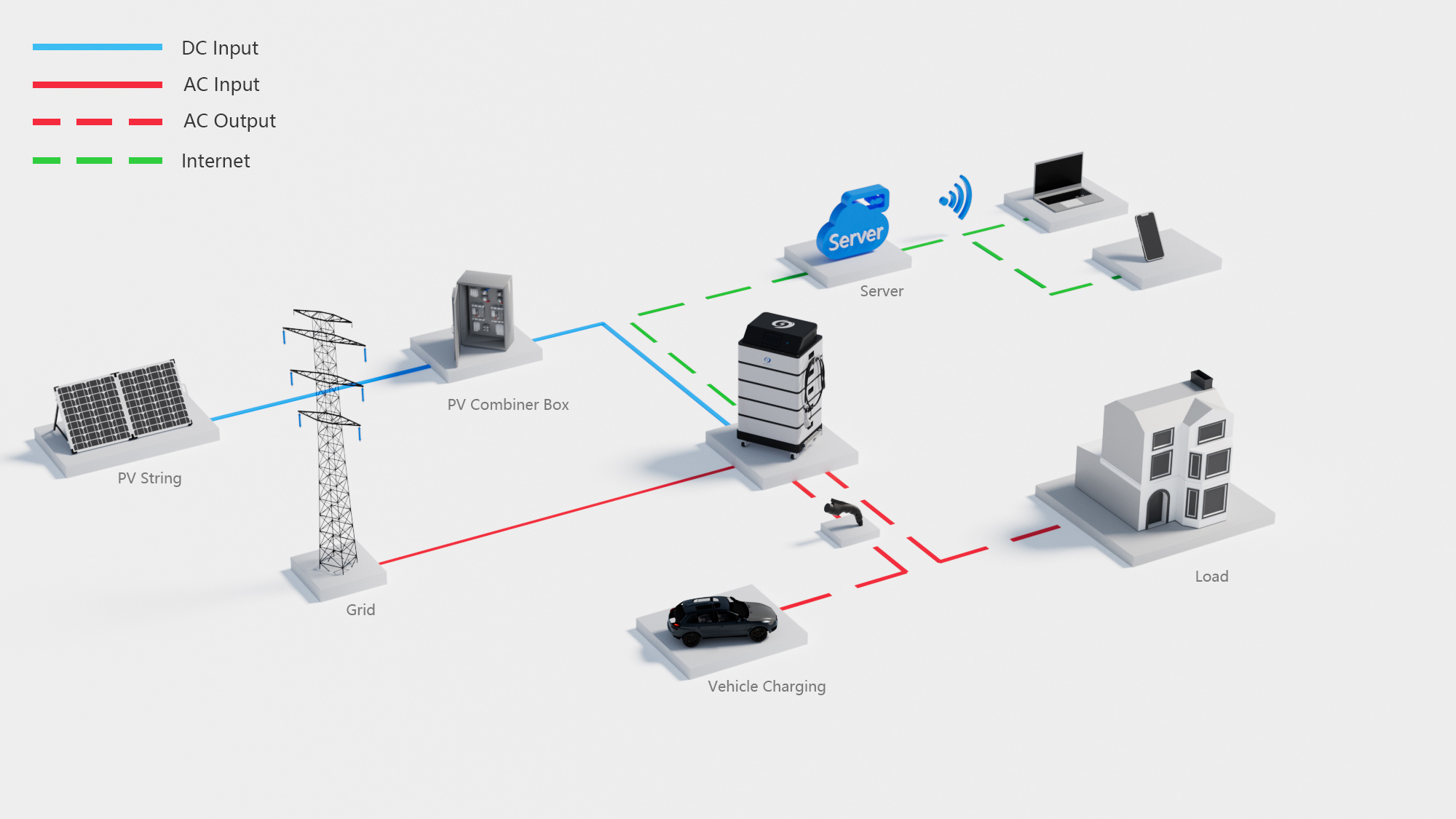

一体化设计
主要功能
高性能电池
• LiFePO4方形电芯，安全可靠
• 24小时备份，确保供电不中断
• 每包 5kWh，可扩展至 4 个包装，最大 20kWh
节能环保
• 清洁能源自发自用，减少碳排放
• 白天充电，夜间高峰时段放电，降低电费成本
• APP监控，实时管理和控制家庭能源
-
主要参数
5kW低压家用储能系统类别
技术特性 参数 PACK参数 标称能量 5.12kWh*2套(10.24kWh)
系统额定电压
51.2V 正常工作电压范围
43.2V～57.6V 充放电电流 充放电电流≤80A（系统默认60A）/可设置 充电限流 ≤20A（PACK限流设置） 工作温度 放电：-10℃～55℃
充电： 0℃～55℃
最佳工作温度：10℃～35℃3.3I10放电容量（25℃) ≥0.95Ce（Ce为0.1C实测基准容量） 循环寿命 ≥5000次@0.5C/0.5C 循环寿命 PV输入参数 MPPT电压范围 120-450Vdc 最大PV输入电流 ≤16A 最大PV输入功率 5200W 交流输入参数 电压 230Vac 频率 50Hz ± 0.3Hz/60Hz ± 0.3Hz 电流 40A 输出参数 电压 230Vac/可设置 频率 50Hz ± 0.3Hz/可选择 额定输出功率 5kW 其它参数 容量保存率 ≥95%/25℃(待机一个月) 系统工作模式 离网型（不向电网馈电） 绝缘性能 ＞10MΩ 重量 ≤120Kg 最大外形尺寸（L*W*H） 650*520*820 mm 10kW高压家用储能系统类别
项目 技术参数
PACL参数 标称能量 5.12kWh*4(20.48kWh) 系统额定电压
204.8V 正常工作电压范围
172.8V~230.4V 充放电电流 ≤50A(额定电流40A) 工作温度 放电： -10℃~55℃
充电：0℃~55℃
最佳工作温度：10℃~35℃3.3I10放电容量 (25C) ≥0.95Ce（Ce为0.1C实测基准容量） 循环寿命 ≥5000次@0.5C/0.5C 并网-交流输入参数 电压 380Vac (三相/3T+N+PE) 频率 50Hz ± 60Hz 额定功率 20kW 电流 ≤31.9A 并网-输出套数 电压 380Vac (三相/3W+N+PE) 频率 50Hz ± 5Hz /60Hz ± 5Hz 额定输出功率 10kW 电流 ≤15.9A PV输入参数 MPPT电压范围 180Vdc~850Vdc 最大PV输入电流 ≤13A*2(短路电流＜16A） 最大PV输入功率 15kW 负载-输出参数 电压 380Vac（三相/3W+N+PE） 频率 50Hz/60Hz 额定输出功率 10kW 最大输出功率 11kW 最大输出电流 ≤15.9A 最大切换时间 ≤20ms 其它参数 容量保存率 ≥95%/25C静置28d/0.5C 系统工作模式 并离网型(可向电网馈电) 绝缘性能 ＞10MΩ 重量 ≤200Kg 最大外形尺寸 (L*W*H) 650*520*1220 mm
